Потратив массу времени в поисках практичного и удобного книжного стеллажа, я в конце концов пришел к выводу, что будет проще сделать нужный стеллаж самому, чем пытаться найти удовлетворяющую меня мебель в магазинах.

И не откладывая в долгий ящик, приступил к делу. Я решил сделать стеллаж высотой 2.4 метра и шириной около одного метра, разделенный на три секции – две секции для книг по 40 см шириной каждая, и одна секция для DVD шириной 16 см. В каждой из книжных секций я запланировал по восемь полок с расстоянием между полками 28 см, а в секции для DVD и компаки-дисков – 10 полок с расстоянием между полками от 20 до 24 см.

Для изготовления стеллажа нам понадобятся:

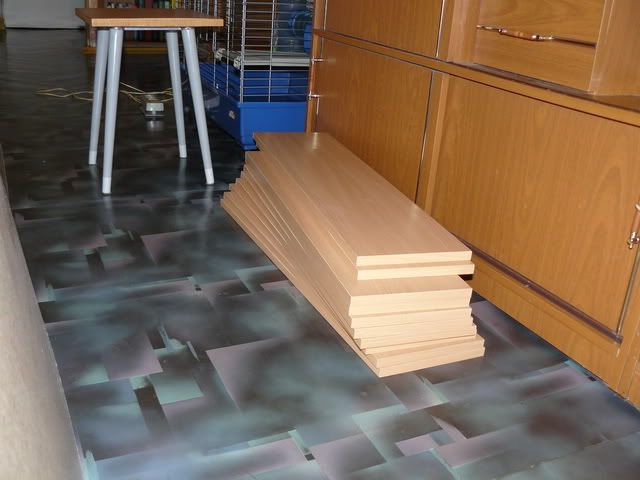

* Ламинированные мебельные щиты высотой 242 см и шириной 25 см – они пойдут на вертикальные стенки. По задуманному мной проекту таких щитов необходимо четыре:


* Ламинированные мебельные щиты размером 80x20 см – из них мы сделаем полки:

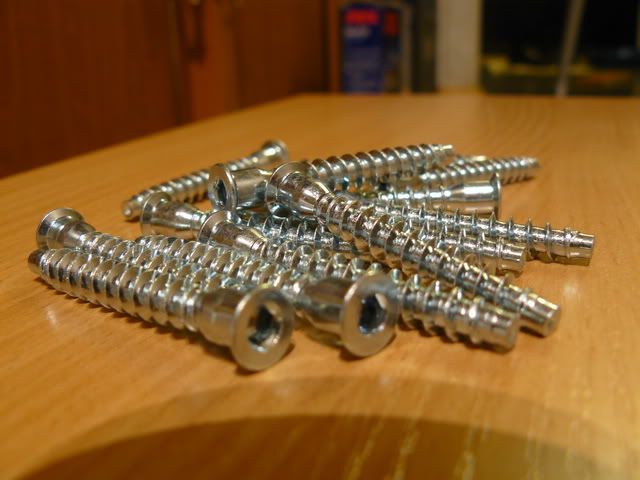

* Мебельные стяжки для соединения несущих частей конструкции – верхней, нижней и промежуточной полок с вертикальными щитами:


* Лист оргалита (ДВП) для задней стенки стеллажа. Он же придаст жесткость всей конструкции:


* Саморезы для крепления оргалита, полкодержатели и заглушки для стяжек, которые придадут изделию эстетически привлекательный вид:


Помимо этого необходимы инструменты:

* Электрический лобзик. В принципе, можно обойтись и обычной ножовкой, но придется очень аккуратно вести распилы, чтобы они получились ровными, и затраты труда при этом также существенно возрастут.

* Электродрель.

* Отвёртка с шестигранной насадкой для закручивания стяжек и с крестовой насадкой для закручивания саморезов. Если вам жалко кисть вашей правой руки, то я настоятельно рекомендую использовать для этого электрическую отвёртку.

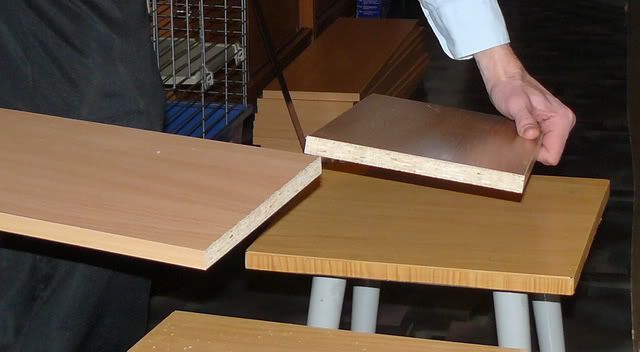

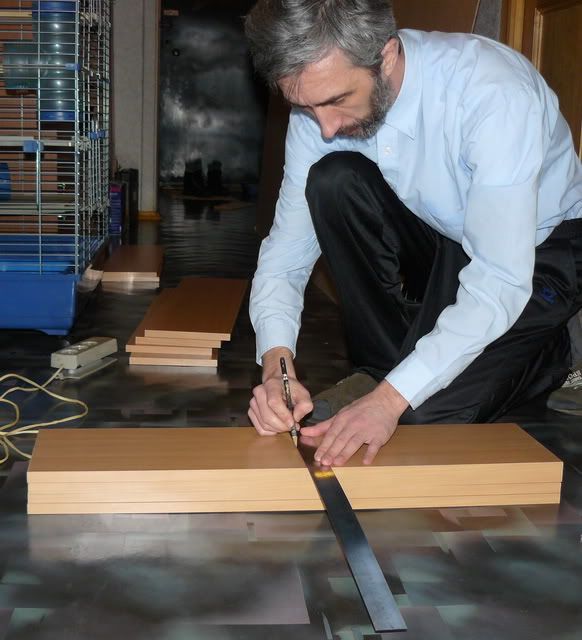

Первым делом берём в руки карандаш и линейку и размечаем восемь щитов 80x20 см так, чтобы разделить их в точности пополам:


Затем распиливаем их. Для обеспечения ровного распила я выбрал пилку, маркированную Wood Fine, и закрепил при помощи струбцины направляющую рейку:


Прижимая лобзик к направляющей рейке, обеспечиваем ровную линию распила:

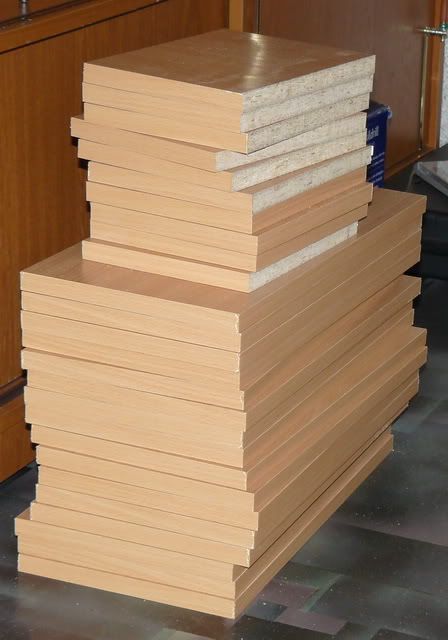

Теперь у нас есть 16 заготовок для будущих книжных полок.
Оставшиеся два щита 80x20 см мы распиливаем на 5 частей каждый (по 16 см) и получаем десять заготовок для полок секции под DVD:


Следующий этап очень ответственный. Необходимо разметить положения отверстий для мебельных стяжек и полкодержателей. Здесь важно очень внимательно всё проверять, чтобы не ошибиться, какие отверстия должны быть с какой стороны – ведь полки будут располагаться несимметрично, и в каждой из боковых стоек с каждой стороны отверстия должны быть на разных местах. Можно попросить кого-нибудь дополнительно проконтролировать вашу разметку:

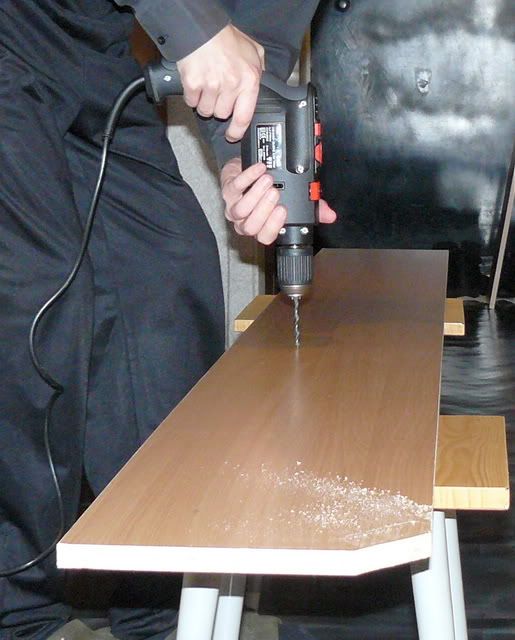

Затем сверлим сквозные отверстия для стяжек (в основной секции таких отверстий будет шесть – по два на каждую жестко закреплённую полку) сверлом диаметром 6 мм и отверстия для полкодержателей на половину толщины щита сверлом диаметром 5 мм:


При этом если у вас вдоль стены идёт плинтус, не забудьте отрезать уголок у вертикального щита, для того, чтобы стеллаж можно было поставить вплотную к стене:


Размечаем и сверлим отверстия в торце тех полок, которые будут прикрепляться к вертикальным щитам мебельными стяжками. Эти отверстия мы также сверлим сверлом диаметром 6 мм:


Закончив сверление и пометив все вертикальные щиты, чтобы не перепутать порядок сборки (это имеет смысл сделать ещё на этапе разметки отверстий), приступаем к сборке:


Скрепив полки с первым вертикальным щитом, переворачиваем всю конструкцию, чтобы привинтить мебельными стяжками второй вертикальный щит:


Первая секция будущего стеллажа готова. Пока мы еще не поставили полкодержатели, чтобы они не мешали работе и не повредили случайно пол при манипуляциях со стеллажом.


Приступаем к сборке второй секции. Удобно сначала наживить стяжки, чтобы расположить полки в нужных местах и лишний раз убедиться в том, что мы ничего не напутали при разметке:


После этого затягиваем стяжки электрической отверткой:


Вторая секция будущего стеллажа почти готова:


Третья секция предназначена для DVD и компакт-дисков, она практически не несёт нагрузки, поэтому я ограничился только двумя жёстко закреплёнными полками, предполагая что окончательную жёсткость всей конструкции придаст прикрученный сзади лист оргалита:

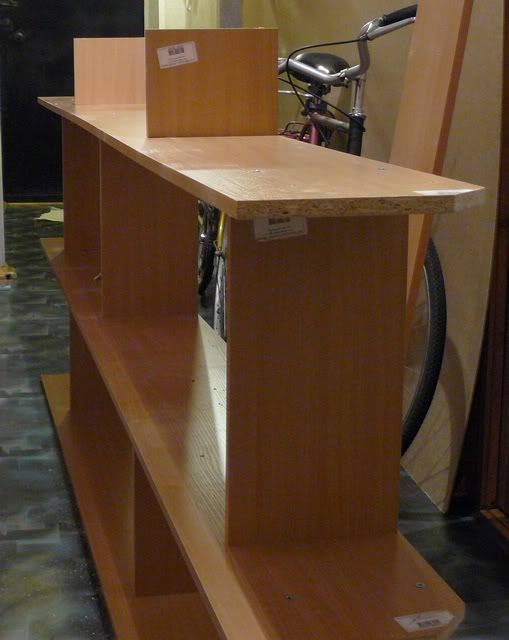

После окончательной сборки основной конструкции её можно поставить вертикально, чтобы проверить, правильно ли она собрана, и убедиться, обеспечивает ли она достаточную жёсткость:

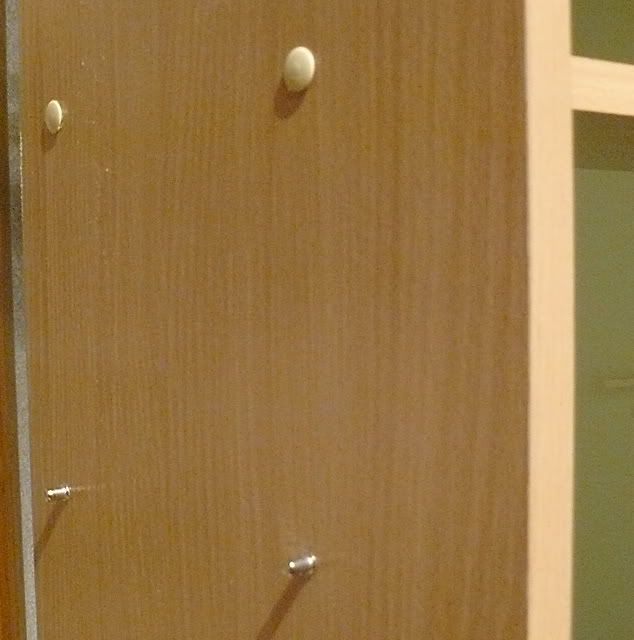

Теперь вставляем в малые отверстия полкодержатели, а мебельные стяжки закрываем заглушками:


Перед тем как вырезать и закрепить сзади лист оргалита, устанавливаем полки на свои места и еще раз проверяем все размеры. Лист оргалита следует вырезать примерно на 5 мм меньше (по 2.5 мм с каждой стороны), чем наружные габариты стеллажа, чтобы он не был виден из-за боковых поверхностей.


При креплении листа оргалита имеет смысл воспользоваться отвесом, чтобы выровнять возможный перекос. Именно для этого мы и вырезали его несколько меньшего размера, чтобы при ликвидации перекоса он случайно не вылез за внешние габариты. И вот, наконец, стеллаж готов, и его можно загрузить тем, для чего он предназначен:


Проявив определённую фантазию, можно из тех же материалов и по той же технологии сделать корпусную мебель любого предназначения. Вот, например, стеллаж с полкой под 100-литровй аквариум:


Или односекционный книжный стеллаж, который не займёт много места в узком коридоре:

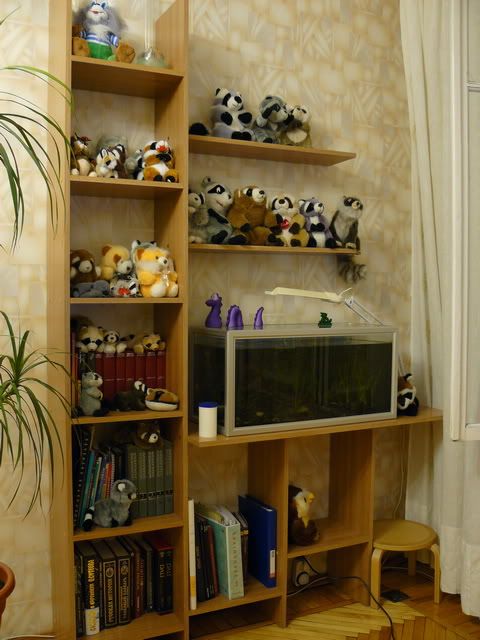

К готовому стеллажу можно легко добавлять новые секции по мере необходимости:


Затраты

Щит ламинированный 2420x250  4 шт.  324.00р.  1 296.00р.
Щит ламинированный 800x200  10 шт.   90.00р.    900.00р.
ДВП (оргалит) 2750x122       1 шт.  245.00р.    245.00р.
Полкодержатели              72 шт.    2.00р.    144.00р.
Стяжки мебельные 7x50       32 шт.    2.31р.     74.00р.
Заглушки для стяжек         25 шт.    0.48р.     12.00р.
Саморезы 3x10               20 шт.    0.35р.      7.00р.
--------------------------------------------------------
Итого:                                        2 678.00р.
